Ống nước dùng trong xây dựng phải được chọn theo nước nóng hay lạnh, áp lực, vị trí chôn và cách nối. Nhà phố thường cần ít nhất ba nhóm riêng: ống cấp, ống thoát và ống nước nóng. Dùng một vật liệu cho mọi vị trí dễ gây ồn, võng hoặc rò. Mình phân loại bằng thông số in trên ống thay vì chỉ nhìn màu.

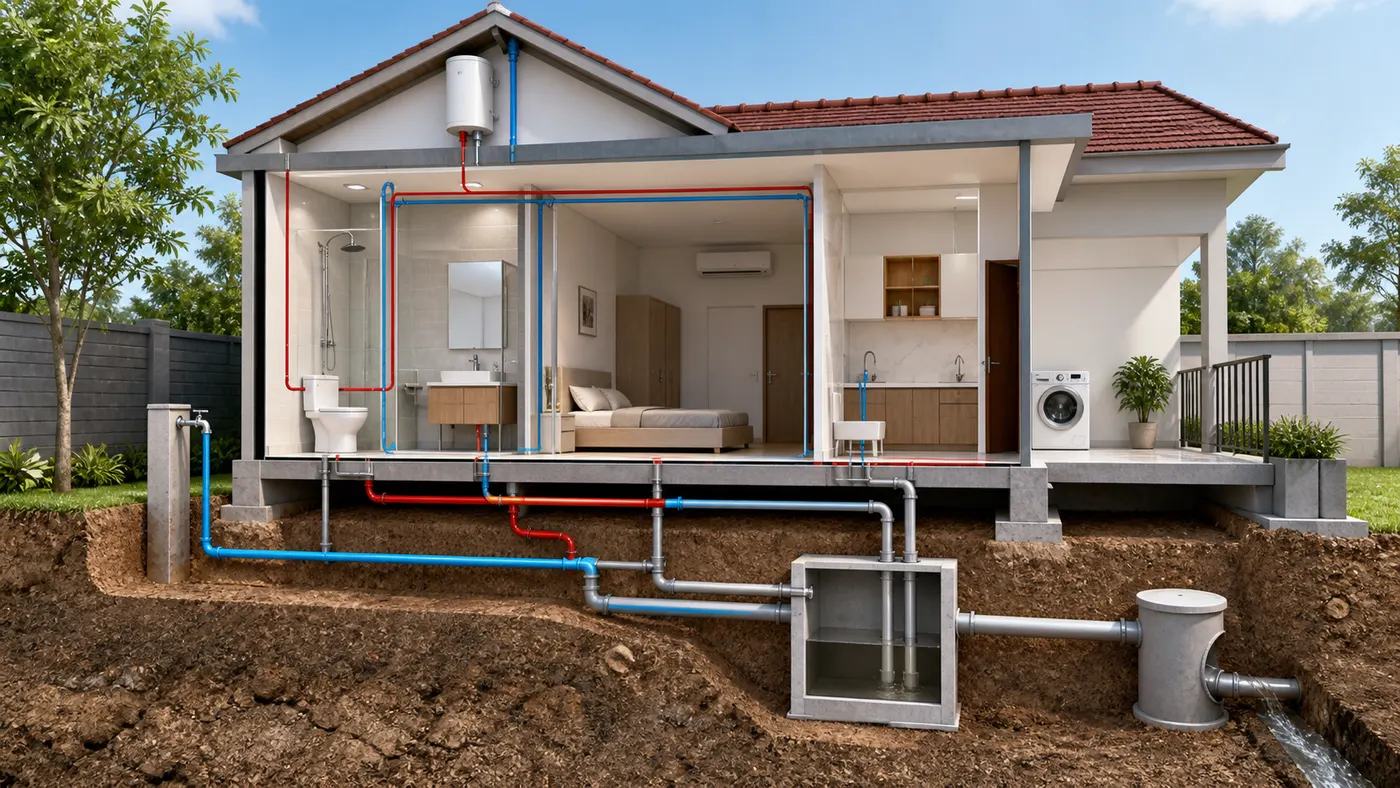

Ống nước dùng trong xây dựng chia theo nhiệm vụ
Đường cấp làm việc trong trạng thái có áp. Đường thoát chủ yếu chảy tự do nhờ độ dốc. Hai hệ này khác kích thước, phụ kiện và cách thử kín.
Trong nhà dân, PPR thường dùng cho nước nóng và lạnh. uPVC thường gặp ở tuyến thoát. HDPE phù hợp đường cấp ngầm ngoài nhà hoặc đoạn cần độ dẻo.
CPVC chịu nước nóng nhưng phải dùng keo và phụ kiện cùng hệ. Ống đồng, inox có độ bền cơ học tốt. Giá vật tư và yêu cầu tay nghề nối thường cao hơn nhựa.
Tài liệu Plumbing mô tả hệ cấp nước, thoát nước, van và thiết bị vệ sinh. Bản vẽ của công trình vẫn phải ghi riêng vật liệu từng tuyến.
Đọc năm dòng ký hiệu trên thân ống
- Đường kính ngoài: 20, 25 hay 32 mm là kích thước, không phải đường kính lòng ống.
- Cấp áp: PN10, PN16 hoặc PN20 cho biết mức danh định trong điều kiện quy định.
- Vật liệu: PP-R, PVC-U, PE100 hay CPVC quyết định cách nối và giới hạn dùng.
- SDR: tỷ số giữa đường kính ngoài và chiều dày, thường thấy trên ống HDPE.
- Lô sản xuất: ngày, ca hoặc mã truy xuất giúp kiểm tra khi có lỗi vật tư.
Không ghép phụ kiện chỉ vì cùng màu. Đầu nối PPR phải cùng kích thước và tương thích hệ hàn. Keo uPVC không dùng để vá mối hàn nhiệt.
Ống và phụ kiện nên có bề mặt đều, không móp hoặc rạn. Đầu ống phải tròn để vào cữ hàn. Hãy cắt bỏ đoạn đã phơi nắng lâu, đổi màu hoặc giòn.

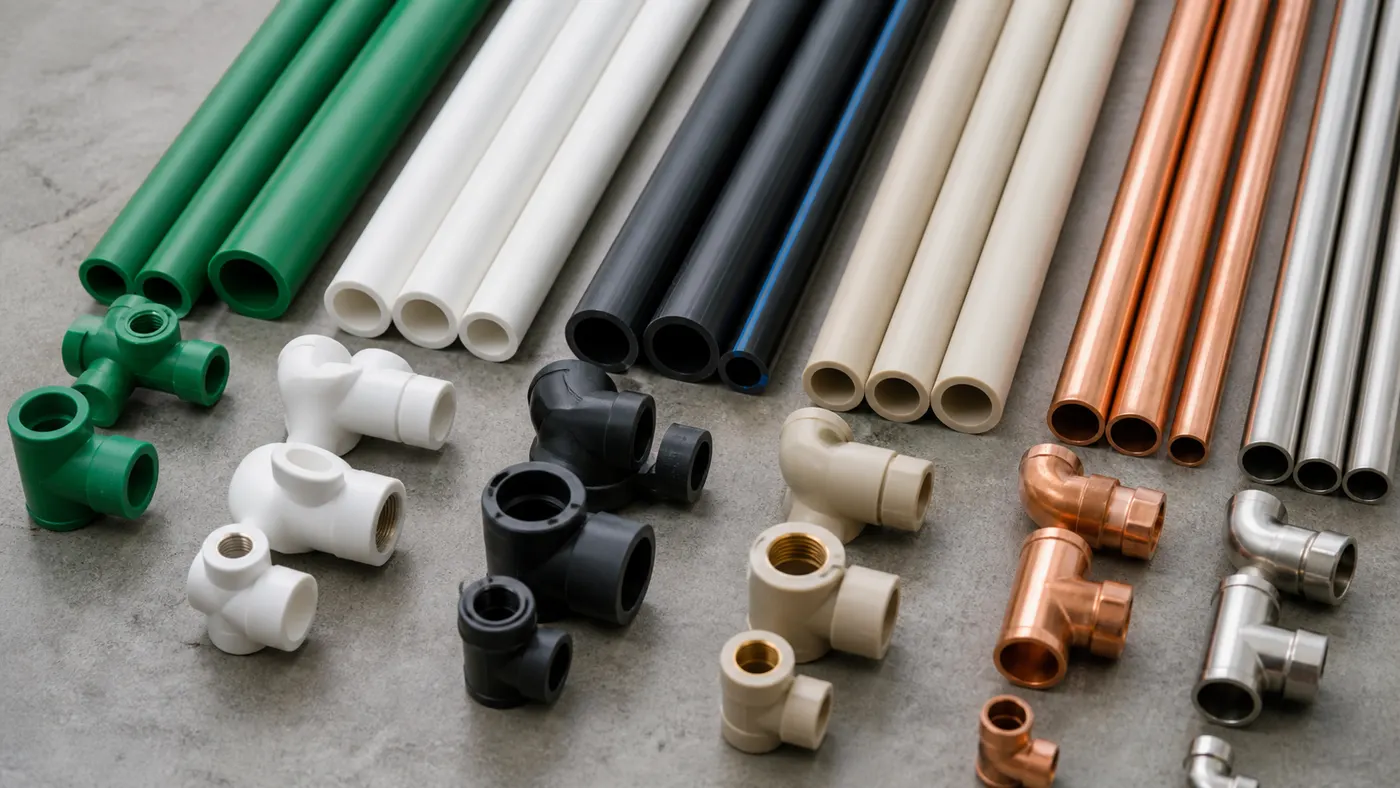

Bảng so sánh PPR, uPVC, HDPE, CPVC và kim loại
Mỗi vật liệu có một vùng sử dụng hợp lý. Bảng dưới dùng để chọn sơ bộ cho nhà ở. Thông số cuối cùng phải theo catalogue của đúng nhà sản xuất.
| Vật liệu | Vị trí hợp | Cỡ thường gặp | Cách nối | Lưu ý |
|---|---|---|---|---|
| PPR | Cấp nóng, lạnh trong nhà | 20 đến 63 mm | Hàn nhiệt | Canh thời gian và chiều sâu |
| uPVC | Thoát chậu, sàn, bồn cầu | 42 đến 140 mm | Keo hoặc gioăng | Tránh va đập khi lạnh |
| HDPE PE100 | Cấp ngầm ngoài nhà | 25 đến 110 mm | Hàn đối đầu hoặc điện trở | Kiểm soát SDR |
| CPVC | Cấp nước nóng | 1/2 đến 2 inch | Keo cùng hệ | Chờ đủ thời gian đóng rắn |
| Đồng | Nước nóng, tuyến kỹ thuật | 6 đến 54 mm | Hàn hoặc ép | Tránh ăn mòn điện hóa |
| Inox | Trục cấp lộ thiên | DN15 đến DN50 | Ren hoặc ép | Giữ đúng cấp vật liệu |
PPR PN20 hay được chọn cho nước nóng gia đình. Ký hiệu PN không đứng riêng để dự đoán tuổi thọ. Nhiệt độ tăng sẽ làm khả năng chịu áp lâu dài giảm.
Ống uPVC thoát phân cần thành ống đủ dày và phụ kiện đúng góc. Co 45° thường cho dòng chuyển hướng êm hơn co 90° gắt. Cửa thăm phải đặt tại điểm đổi hướng khó tiếp cận.
HDPE PE100 có các cấp SDR khác nhau. SDR nhỏ hơn thường có thành dày hơn cùng đường kính ngoài. Máy hàn, thời gian gia nhiệt và áp ép phải theo quy trình của hệ ống.
Ống đồng không nên tiếp xúc trực tiếp kim loại khác trong môi trường ẩm. Cặp kim loại khác nhau có thể gây ăn mòn điện hóa. Dùng khớp chuyển và giá đỡ phù hợp.
Inox 304 thường gặp trong nước sinh hoạt. Môi trường chứa chloride cao cần được kỹ sư vật liệu kiểm tra kỹ hơn. Không gọi chung mọi loại inox là giống nhau.
Chọn cỡ theo thiết bị
Nhánh cấp một vòi thường dùng PPR 20 mm. Trục tầng có thể dùng 25 hoặc 32 mm tùy lưu lượng. Tính toán phải xét số thiết bị dùng đồng thời và áp lực còn lại.
Chậu rửa thường nối thoát phi 42 hoặc 49 mm tùy bộ siphon. Phễu sàn thường dùng 60 hoặc 76 mm. Bồn cầu phổ biến nối tuyến 90 hoặc 110 mm.
Ống thông hơi không được bỏ chỉ để tiết kiệm. Hệ thiếu thông hơi dễ hút cạn bẫy nước và phát mùi. Cỡ ống cần tính theo sơ đồ thoát, không lấy tùy ý.

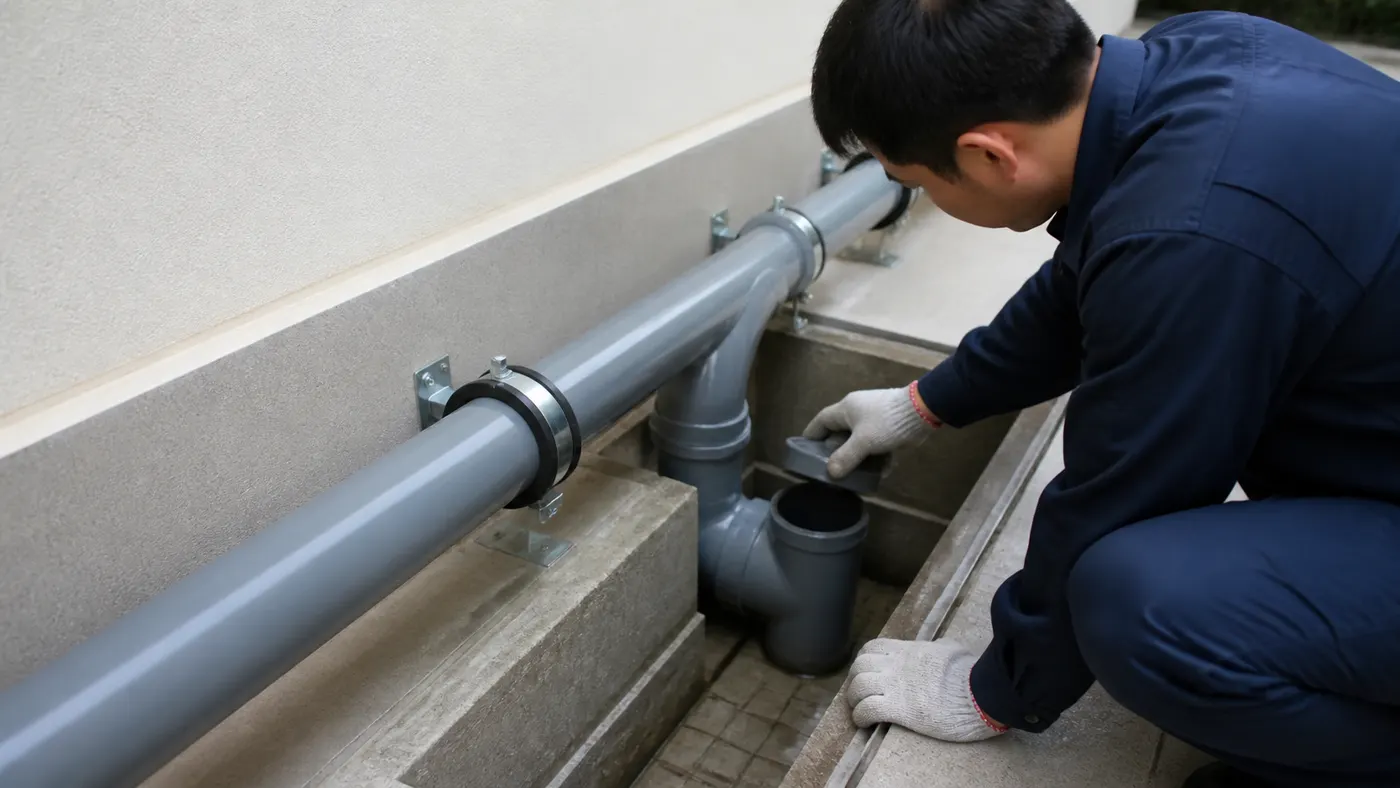

Bố trí độ dốc, giá đỡ và khoảng cách kỹ thuật
Vật liệu tốt vẫn hỏng nếu lắp sai. Ống thoát cần dốc đều, còn ống cấp cần giá đỡ giữ thẳng. Điểm xuyên sàn phải có ống chờ và xử lý chống thấm.
Độ dốc thoát trong nhà thường lấy khoảng 1% đến 2% theo cỡ và tuyến. Một mét ống hạ 10 đến 20 mm. Dốc quá thấp giữ cặn, còn dốc quá cao khiến nước chạy tách khỏi chất rắn.
- Trục bồn cầu: ưu tiên đường ngắn, ít co và có cửa thăm tại chân trục.
- Thoát bếp: bố trí bẫy mỡ dễ mở, không giảm cỡ sau nhiều thiết bị nhập dòng.
- Ống nóng: bọc bảo ôn và chừa giãn nở, tránh khóa cứng cả hai đầu tuyến dài.
- Ống ngoài trời: che tia UV nếu vật liệu không thiết kế để phơi nắng liên tục.
- Ống âm sàn: hạn chế mối nối, thử áp và chụp ảnh trước khi cán nền.
- Ống qua khe lún: dùng chi tiết mềm theo thiết kế, không nối cứng qua hai khối.
Khoảng giá đỡ phụ thuộc đường kính, nhiệt độ và hướng lắp. Ống PPR nóng cần gối gần hơn ống lạnh cùng cỡ. Catalogue của hãng thường có bảng khoảng cách ngang và đứng.
Không chôn đầu ren hoặc van cần bảo trì vào tường kín. Van tầng, van khu vệ sinh và van bình nóng nên có cửa thăm. Tay van phải xoay được hết biên độ.
Đường nước tránh đi chung hộp với dây điện. Khi phải giao cắt, cần tuân bản vẽ và biện pháp bảo vệ. Bài đo kiểm điện âm tường gần khu vực ẩm nêu cách cô lập nguồn trước khi mở điểm giao nhau.
Giảm ồn và búa nước
Ống cấp rung khi van đóng nhanh có thể do búa nước. Cần kiểm tra áp, giá đỡ và van. Bộ chống va thủy lực nên đặt theo thiết kế, không gắn ngẫu nhiên.
Ống thoát xuyên phòng ngủ cần đai có lớp đệm và hộp kỹ thuật phù hợp. Co chuyển êm giảm tiếng va của dòng. Không nhét vữa trực tiếp quanh ống đang cần giãn nở.

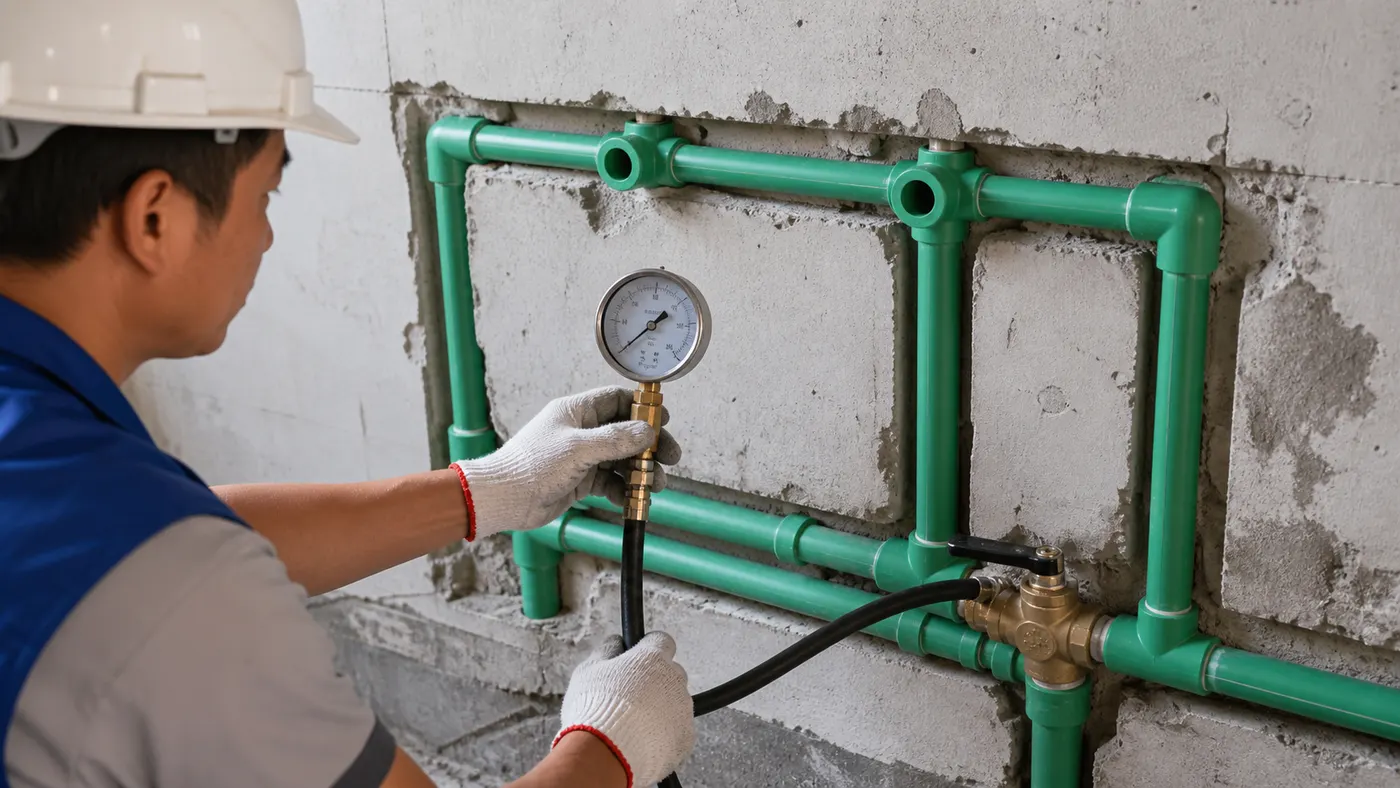

Quy trình nối và thử kín trước khi che ống
Người lắp nên làm mẫu một mối rồi cắt kiểm tra khi bắt đầu ca. Mối hàn đẹp bên ngoài vẫn có thể bị bít lòng. Dao cắt phải tạo mặt vuông và không làm méo ống.
- Kiểm vật tư: đối chiếu mã ống, phụ kiện, lô và tình trạng bề mặt.
- Lấy dấu: đánh chiều sâu hàn hoặc cắm, tránh đưa ống quá cữ.
- Làm sạch: bỏ ba via, bụi, dầu và nước tại vùng nối.
- Nối đúng quy trình: giữ thẳng trục, đủ thời gian và không xoay tùy tiện.
- Để ổn định: chờ mối nối nguội hoặc keo đóng rắn theo hướng dẫn.
- Bịt đầu: lắp đồng hồ, van xả khí và bơm thử phù hợp.
- Giữ thử: theo dõi áp, nhiệt độ môi trường và mọi mối nối.
- Lập biên bản: ghi áp đầu, áp cuối, thời gian và vị trí đã kiểm.
Với PPR 20 mm, thời gian gia nhiệt thường khoảng 5 giây trong điều kiện chuẩn. Ống lớn cần lâu hơn. Gió, nhiệt độ và loại máy hàn làm thay đổi thao tác.
uPVC dùng keo phải khô và sạch. Đẩy ống hết cữ, giữ 20 đến 30 giây. Không thử áp ngay khi dung môi chưa bay đủ theo hướng dẫn keo.
Thử áp tuyến cấp cần thực hiện trước khi trát và ốp. Phải xả hết khí để số đo ổn định. Áp thử, thời gian giữ và tiêu chí sụt lấy theo hồ sơ thiết kế.
Đường thoát nên thử bằng nước tại từng tầng. Xả đồng thời các thiết bị dự kiến, soi mọi mối nối. Đánh dấu mức nước nếu cần thử ngâm khu vệ sinh.
Các thiết bị mang nhãn EPA WaterSense có tiêu chí hiệu quả nước riêng. Việc chọn vòi tiết kiệm vẫn cần phù hợp áp và hệ ống của nhà.
Năm lỗi mua vật tư thường gặp
Mua theo giá mỗi mét: phụ kiện, van và công nối mới quyết định phần lớn chi phí. Hãy tính toàn bộ tuyến theo bản vẽ.
Trộn nhiều hệ phụ kiện: kích thước danh nghĩa giống nhưng cữ nối có thể lệch. Nên dùng bộ tương thích và kiểm catalogue.
Chọn ống quá nhỏ: dòng nhanh gây ồn và sụt áp. Cần tính lưu lượng đồng thời thay vì nhìn một thiết bị.
Không chừa cửa thăm: tắc ở co khuất sẽ buộc đục. Hãy đặt cửa tại chân trục và điểm đổi hướng.
Bỏ ảnh trước khi che: người khoan tủ sau này không biết tuyến. Chụp cả thước đo và mốc cố định trên tường.
Đội thi công có thể số hóa lô vật tư, ảnh thử áp và lịch bảo hành. Phần mềm quản lý đội thợ của MONA là một hướng tham khảo để gom lịch việc và hồ sơ công trình vào cùng hệ thống.
Người mới có thể đọc cẩm nang khoanh vùng và sửa hệ thống nước trước khi lập danh sách vật tư. Bài đó giải thích van, ren, hàn và thử kín theo thứ tự.
Nếu tuyến cấp đi qua máy bơm, các sai lầm làm bơm và đường ống nhanh hỏng giúp tính thêm van một chiều, khớp nối và bảo vệ chạy khan.
Nhà đã có vệt ẩm nên xem quy trình dò rò ống âm tại Thanh Xuân để chọn thiết bị đo trước khi thay cả tuyến.
Câu hỏi thường gặp
Nước nóng gia đình nên dùng PPR PN20 hay uPVC?
PPR PN20 thường được dùng cho tuyến nước nóng khi sản phẩm và phụ kiện phù hợp nhiệt độ thiết kế. uPVC thông thường không phải lựa chọn cho nước nóng. Hãy kiểm đường cong áp suất theo nhiệt độ của hãng, bọc bảo ôn và dùng đúng thời gian hàn.
Ống thoát bồn cầu phi 90 hay phi 110?
Cả hai cỡ có thể xuất hiện tùy thiết bị và thiết kế. Phi 110 phổ biến cho trục và tuyến thoát phân nhà ở. Đừng giảm cỡ sau bồn cầu. Cần giữ độ dốc đều, dùng co chuyển êm và đặt cửa thăm tại vị trí xử lý được.
Có nên đi ống nước âm dưới sàn phòng khách?
Nếu phải đi âm, nên hạn chế mối nối, đặt trong tuyến bảo vệ và thử áp trước khi cán nền. Chụp tọa độ từ hai mốc cố định. Phương án đi trong hộp kỹ thuật hoặc trần thường dễ bảo trì hơn khi bố trí công trình cho phép.
Nhìn màu ống có biết dùng cho nóng hay lạnh không?
Không nên nhận định bằng màu. Màu sọc chỉ là nhận diện của từng hệ sản phẩm. Hãy đọc vật liệu, cấp áp, SDR, đường kính và lô in trên thân. Với ống nước dùng trong xây dựng, catalogue đúng mã mới cho biết nhiệt độ, áp lực và cách nối cho phép.
